Acabo de terminarlo y como me ha salido bastante apañado el sistema, aprovecho para compartirlo.

Se me ocurrió usar el mecanismo de una persiana de esas de manivela para subir y bajar el Kayak del techo a la baca del coche. Miré las características y ví que los mecanismos aguantaban 50kg de peso. Mi kayak pesa 25, así que pintaba bien la cosa. Miro en Leroy Merlin y compruebo que los venden. Pues nada, croquis al canto y lista de la compra:

Materiales en Leroy Merlin:

- mecanismo de torno para persianas: .....................................15,45€
- manivela:.............................................................................5,95€
- 3 poleas con patas de acero zincado 60mm a 7,05/u................21,15€
- 2 guardacabos acero zincado..................................................0,97€
- 4 sujetacables estribo acero zincado 3/4mm.............................0,80€-------usaremos 3
- 10 tirafondos 4.5x80mm........................................................3,30€
- 12 tacos para hormigón.........................................................1,95€
- 8 tornillos y tacos para poner los ganchos de IKEA en el techo de bovedilla........(que ya tenía, pero 4€ aproximadamente)
- cable...también lo tenía, pero a 1€ el metro, unos 8 metros........8,00€
- 2 mosquetones con cierre de rosca..........................................4,00€

Materiales en IKEA (comprado anteriormente

2 Ekorre (gancho)...................................................................2,99€

TOTAL: .........68,56€

Lo primero es medir las distancias necesarias del kayak y el garaje. Yo lo voy a colgar con unas cintas con anillas, que ya estaba fijo al techo con ellas en los ganchos del Ikea. Unas cintas planas con unas anillas cerradas que compré y dejé en el zapatero para que me los cosiera. Creo que cintas y anillas costaron como 10€ que no están en el presupuesto. Ahora esos enganches me servirán para candar el kayak una vez elevado.

Las distancias usadas son las de los mamparos que separan los tambuchos de la bañera, considerando que serán las partes más fuertes estructuralmente y donde menos se deformará mientras está suspendido. Inicialmente los ganchos del Ikea están ya puestos a esa distancia y lo colgaba fijo, pero aprovecho su posición para colocar las poleas y que el cable pase por dentro... por si falla la polea, que no tiene porqué fallar.

Misma distancia aproximadamente de un mamparo al otro, misma distancia del segundo mamparo a la esquina (esta distancia dará cuánto baja el kayak), un poco menos hasta el mecanismo para que sea fácil accionarla, ni muy alta, ni muy baja. Además pensar en que el coche lo pego mucho a la pared para que no se salga mucho de la plaza, así que el kayak va contra la pared y no quiero chocar contra el mecanismo, así que algo más alto que el morro.

Con mis lesiones de hombros me tocó pedir ayuda para poner los ganchos de Ikea, pero para esto con dolor y pena he podido hacerlo yo solo. Parece que voy mejorando de salud, aunque me tire 3 horas para hacer 6 agujeros.

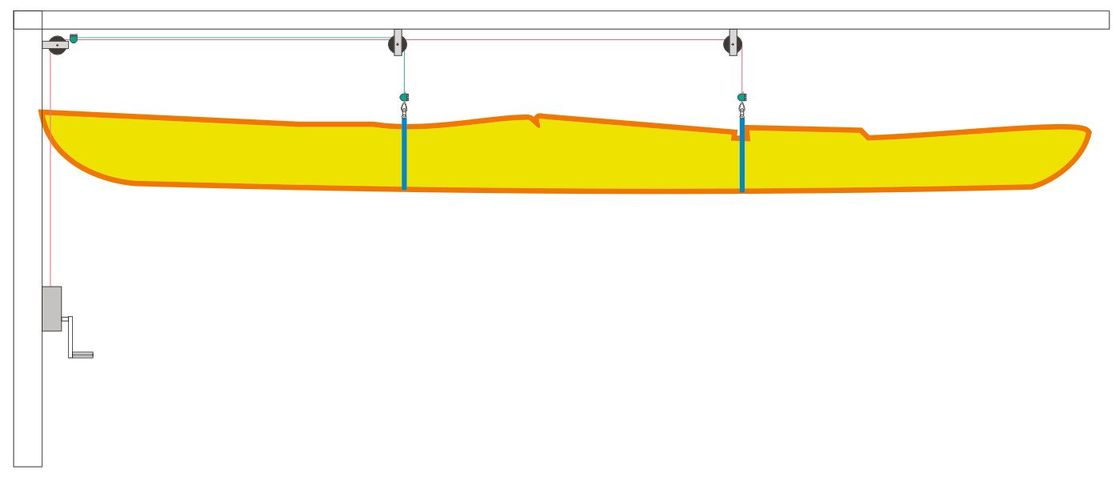

el esquema del brico:



entero:


detalles:

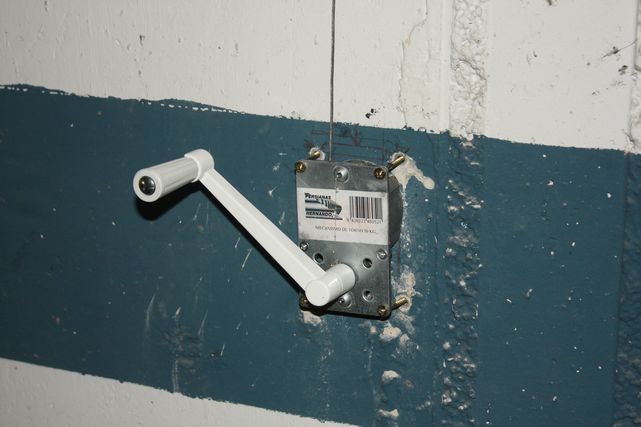

mecanismo de persiana

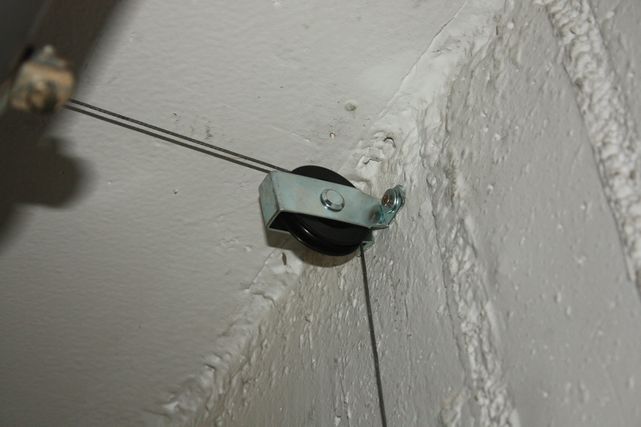

polea en la esquina del techo con la pared

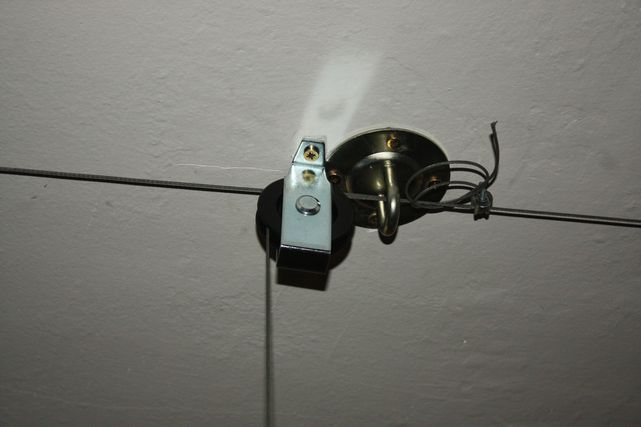

primera polea. A la segunda sólo llegará un cable.

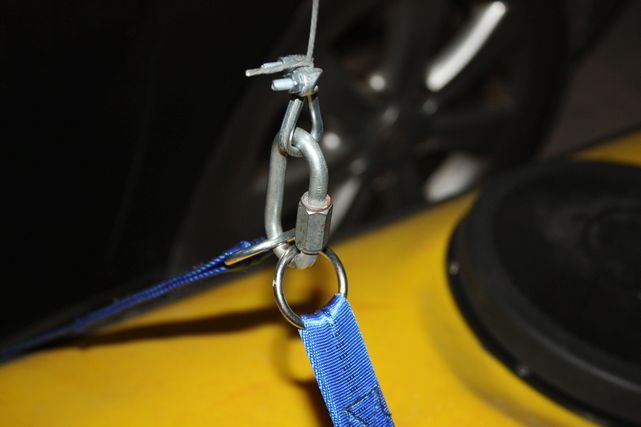

enganche al kayak

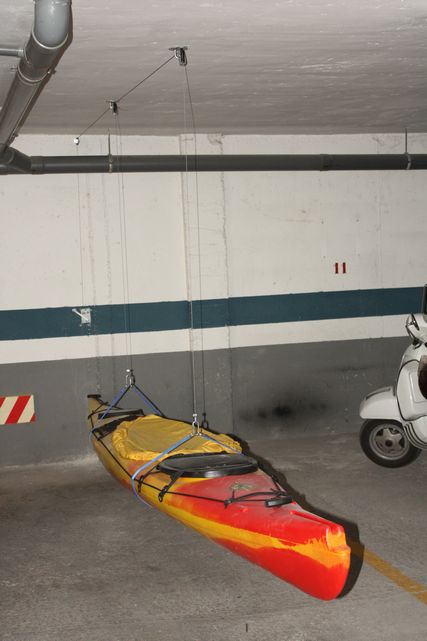

descolgado hasta casi el suelo

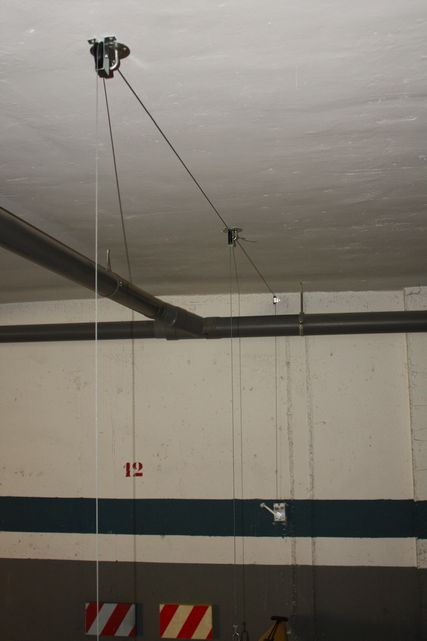

sólo la instalación

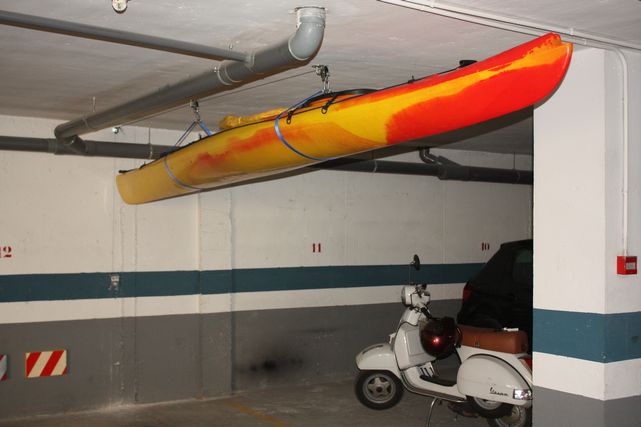

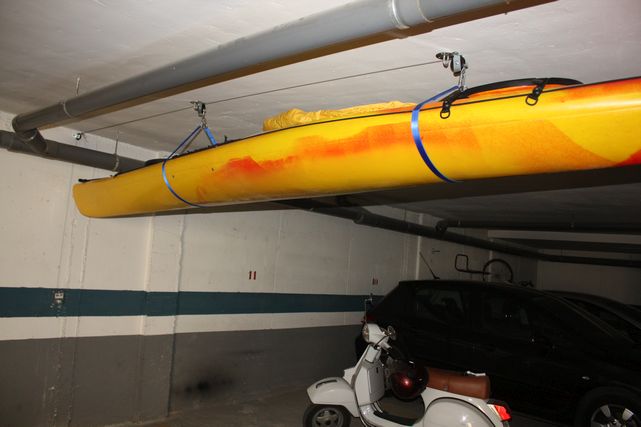

vista general desde más cerca

Con el kayak abajo, no toca el suelo, pues el margen de descenso lo marca el espacio entre la primera polea y la polea de la esquina del techo (1,70m). Sin embargo es suficiente para hacer algunos mantenimientos sin desenganchar. Con el kayak arriba, no toca el techo, no choco con la cabeza ni de puntillas cuando no está el coche y no toca la tubería bajante que tengo en el techo de la plaza. El peso del kayak no supera la resistencia del mecanismo así que donde paras de girar, se para.

https://youtu.be/mAAyrxJsU1g

Bajarlo del techo a la baca son unos 5 segundos, soltar los mosquetones unos segundos de cada uno y ya atar a la baca es lo que cueste normalmente. Bajarlo hasta el suelo unos 15-20 segundos... más o menos lo que dura este vídeo que es de subida. No supone mucho esfuerzo. Bajarlo lo baja mi hijo de 6 años. Subirlo ya no puede él, pero no pesa mucho más que subir una persiana de casa de más de 2 metros de ancha.

Espero que os guste.
